Zeminden İklimlendirme:
İklimlendirme sistemleri üzerinde yapılan çalışmalar da günümüz talepleri göz önünde bulundurulduğunda ev, ofis, çalışma alanları gibi kapalı alanlarda radyatörlerin yer işgal etmesi istenmeyen bir durum haline gelmiştir.
İlerleyen yıllarda radyatörlerin paslanması, boya kabarması, iç yapısının tozlanıp pis kalarak hastalıklara ve alerjik reaksiyonlara sebep olması istenmeyen durum haline gelmiştir.

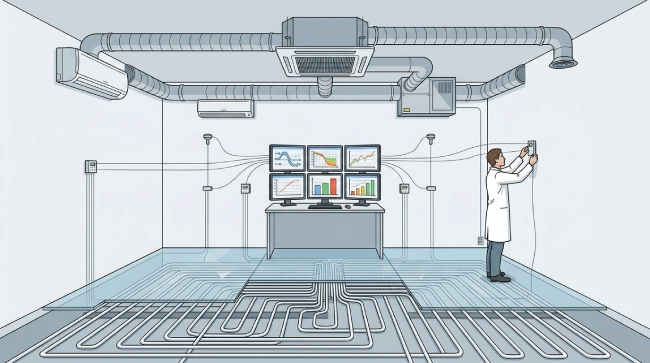

Yapımı devam eden inşai alanların; iklimlendirilmesi konsepti ile yola çıkılarak, binanın kat zeminlerine
(şap altı) uygulanan bu sistem, kullanıcıya alan kazancı yaparak, homojen bir ısı dağılımı elde etmeyi kolaylaştırıyor.
Uygulama yapılırken öncelikli olarak temizlenmiş ve düzlüğünden emin olunmuş zemine, kanallı izolasyon strafor panelleri yerleştirilir. (Panel tipleri kullanıcının ihtiyacı olan sistem için özel seçilir. Sadece ısıtma istenen alanlarda farklı, hem ısıtma hem de serinletme istenen alanlarda farklı tip paneller kullanılmalıdır.)
Panel tipinin belirlenmesi ve diziliminin ardından, ısıtma hattı oksijen bariyerli boruları M2 ve mekanın kullanım amacına uygun sıklıkta yerleştirilerek su akışını zeminde sağlayacak kollektör gurubuna bağlanır.
Kollektör gurupları debi ayarlı ve zon kontrol valfi (aktivatör motoru) uyumlu olması enerji tasarrufu sağlanması için önem arz etmektedir.
Bu aşamada her bir bağımsız alan ayrı ayrı guruplandırılıp, kontrol edilebilir. Bunun için mahal termostatları gerekmektedir. Enerji tasarrufu sağlayabilmek ve verimliliği üst seviyeye çıkartmak için bu kıstas da önem arz etmektedir. Ayrıca kullanıcıya bilinçli tüketim kolaylığı sağlamaktadır.
Örneğin, bir misafir odasında mahal sıcaklığı kışın ısıtma için 22 derece olacak şekilde set edildiğinde, odaya ait iklimlendirme zonları dağıtıcı kollektör üzerinde var olan aktüvatör motorları ile kumanda edilir.
Odaya ait bu set değeri (22 derece), insan sayısının artması, ısıtma ihtiyacının ilgili sıcaklığa ulaşması ile ihtiyacın tamamlandığını saptayıp, aktivatör motoruna vereceği komut ile odanın içerisine giren ısıtma suyunun akışını kesecektir.
Isıtılan bu ve benzeri odalar için daha fazla ısı üretme ihtiyacı olmayacağı için enerji tasarrufu başlamış olacaktır.
Zeminden serinletme yapılırken de yukarıda verilen örnek ters mantıkda çalışacak istenilen serinletme derecesine ulaşıldığında soğuk su akışı yine kollektöre verilen komut ile kapatılmış olup daha fazla enerji tüketiminin önüne geçilmiş olacaktır.
Zeminden iklimlendirmenin iki temel yapısından biri olan
Zeminden Isıtma;
Kombi, kazan, katı yakıtlı sobalar, ve ısı pompası vb cihazlar ile yapılabilir.
Zeminden Seritletme;
Isı pompası, chiller cihazları ile yapılabilir.
Zeminden Serinletme imalatında boru ve metal materyallerin (vana, çekvalf, kollektör, filtre vb) izole edilmesi önem arz etmektedir.
Aksi takdirde yaz aylarında terleme meydana gelecek ve metal yüzeyler üzerinde damlacıklar oluşacaktır.
Uygulama yapılmadan önce alanında uzman ekipler tarafından keşif, proje sonrasında imalat çalışması yaptırmak doğru adımların doğru sonuçlarını oluşturacaktır.
Yazan: Kontrol ve Otomasyon Teknikeri Osman CİCİ
